Quelle pompe choisir !!

L'eau en mouvement est aussi apaisante qu'utile pour l'oxygénation d'un bassin. Profitez de cette rubrique pour échanger vos idées...

Modérateurs: chris, Canard.wc, Equipe NB

Messagede FREDORABLE » Lun Jan 14, 2008 11:52 pm

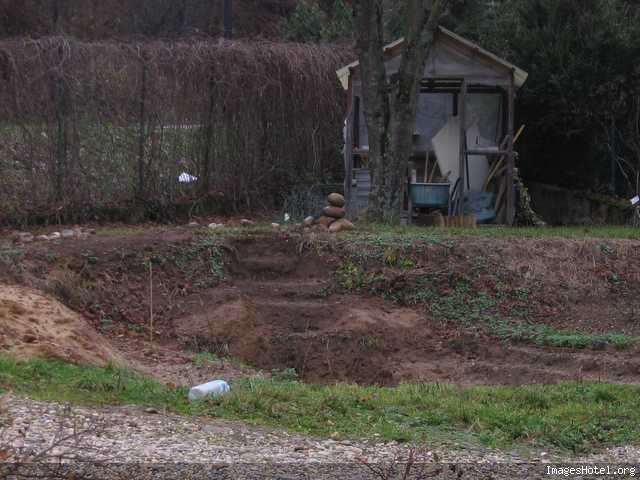

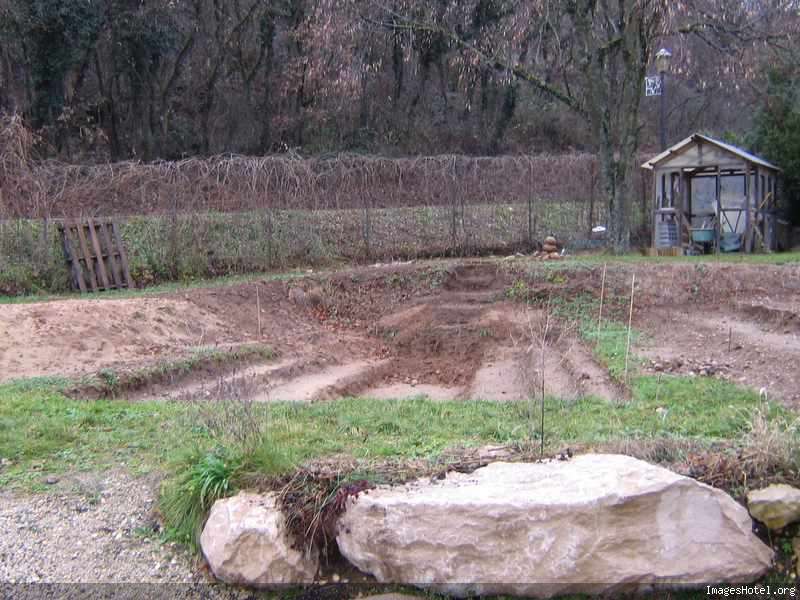

Pour se rendre un peu plus compte, voici l'état actuel du chantier , le lagunage se trouve au niveau le plus haut derriere la cascade et se deverse donc dans le grand bassin. Il reste pas mal de boulot mais comme le montre lla configuration des lieux, il n'est pas possible de diminuer la hauteur et l'inclinaison de la future cascade.
Mettre un Y en sortie de pompe , pourquoi pas ? Dans ce cas précis, le flux se divise t il en eux par égale... :wink: :wink:
FREDORABLE
Oeufs
Oeufs

Messages: 29
Inscription: Lun Juin 04, 2007 10:51 pm
Localisation: ain

Messagede Canard.wc » Lun Jan 14, 2008 11:57 pm

Pour la répartition, tu fais ce que tu veux car ce sont des "robinets" à + ou - ouvrir ou fermer selon le débit recherché.... tout est possible. :wink:
Canard.wc
http://www.lamnox.fr - Déversoirs en inox - Lames d'eau pour bassin.
Avatar de l’utilisateur
Canard.wc
Administrateur
Administrateur

Messages: 4624
Inscription: Lun Jan 30, 2006 10:38 pm
Localisation: Cambrai (59)

Messagede FREDORABLE » Mar Jan 15, 2008 12:27 am

Où trouver ce fameux repartiteur ? tout en sachant que je suis en 50 mm en sortie de ma pompe.
FREDORABLE
Oeufs
Oeufs

Messages: 29
Inscription: Lun Juin 04, 2007 10:51 pm
Localisation: ain

Messagede Canard.wc » Mar Jan 15, 2008 12:50 am

Dans les magasins spécialisés ou sur le net par ici : http://www.expert-bassin.com/tuyauterie-raccords-bassin/71
Canard.wc
http://www.lamnox.fr - Déversoirs en inox - Lames d'eau pour bassin.
Avatar de l’utilisateur
Canard.wc
Administrateur
Administrateur

Messages: 4624
Inscription: Lun Jan 30, 2006 10:38 pm
Localisation: Cambrai (59)

Messagede DOMCHO » Mar Jan 15, 2008 11:20 am

Bonjour,
Pour diminuer le bruit de la cascade il y a la solution de faire arriver la lame d'eau sur une feuille de plexi transparent (genre tobogan)inclinée à 5-10°et terminant par une courbe à 45° sous la surface du plan d'eau de réception cela ralentie serieusement la vitesse d'arrivée d'eau,c'est invisible.
On peut aussi adjoindre une rampe bulleuse juste avant la chute de manière à avoir une eau aérée qui s'amortira à l'arrivée ( principe des aerateurs de robinet).
Tu peux aussi élargir la largeur de la lame d'eau.
Quel sera en pratique la hauteur de la cascade ?
Pour le débit réel de la pompe il y a la hauteur de la colonne d'eau mais aussi la longueur du tuyau ;on compte pour ton diamètre de tuyau environ 10-20cms d'equivalent de hauteur d'eau par metre et 20-30 s'il y a des courbes

Dom :wink:
Avatar de l’utilisateur
DOMCHO
Sangsue du clavier
Sangsue du clavier

Messages: 1040
Inscription: Mer Sep 13, 2006 3:00 pm
Localisation: ANNEZIN 62232

Messagede FREDORABLE » Mar Jan 15, 2008 11:40 am

la hauteur de la cascade fera environ 1m50 à 02m par rapport au niveau du miroir et j'aurai 12 metres de tuyau diametre 50 mm

apparemment ma pompe messner 16000 ecox debite encore 9000 l/H à 02m de hauteur , si on prend la perte de charge du tuyau de 50 mm sur 12 metre, on est pas loin de 3m50 à 4 metres de hauteur et donc on approche des 4000/5000 l/h en entrée de drain pour le lagunage....
Ainsi j en'aurai pas besoin de freiner ou devier le débit initial...
Et pour la lame d'eau de 30 cm , cela devrait suffire ?
FREDORABLE
Oeufs
Oeufs

Messages: 29
Inscription: Lun Juin 04, 2007 10:51 pm
Localisation: ain

Messagede jcg11 » Mar Jan 15, 2008 12:38 pm

Bonjour FREDORABLE,

En regardant les photos, je ne comprends pas où tu vas avoir une cascade avec lame d'eau de 2,0 m de haut alors que celle que l'on peut voir a plusieurs niveaux.. ou alors j'ai rien compris.. ce qui est possible.. :?

:wink:
Jean-Claude.
Forum Clic! Nature
Avatar de l’utilisateur
jcg11
Grenouille
Grenouille

Messages: 392
Inscription: Lun Fév 06, 2006 11:52 am
Localisation: Carcassonne(11)

Messagede Canard.wc » Mar Jan 15, 2008 12:47 pm

hello jean claude,

je me suis fais exactement le même réflexion :shock:
Je ne vois pas d'après les photos le dénivelé annoncé de 2m entre le haut de la chute et le miroir d'eau. :roll:

A première vue, j'aurais dis 2m entre le fond du trou et la hauteur de refoulement souhaitée :roll:

Les photos ne m'éclairent pas sur ce point, pourrais-tu, FREDORABLE, nous en dire un peu plus :wink: Merci
Canard.wc
http://www.lamnox.fr - Déversoirs en inox - Lames d'eau pour bassin.
Avatar de l’utilisateur
Canard.wc
Administrateur
Administrateur

Messages: 4624
Inscription: Lun Jan 30, 2006 10:38 pm
Localisation: Cambrai (59)

Messagede jcg11 » Mar Jan 15, 2008 1:11 pm

Canard.wc a écrit:A première vue, j'aurais dis 2m entre le fond du trou et la hauteur de refoulement souhaitée :roll:

C'est à quoi j'avais pensé aussi (donc je ne suis pas encore trop gâteux), mais dans ce cas, ce n'est plus du tout le même problème..

:wink:
Jean-Claude.
Forum Clic! Nature
Avatar de l’utilisateur
jcg11
Grenouille
Grenouille

Messages: 392
Inscription: Lun Fév 06, 2006 11:52 am
Localisation: Carcassonne(11)

Messagede FREDORABLE » Mar Jan 15, 2008 6:41 pm

effectivement lorsque ces deux photos sont très trompeuses , elles écrasent enormément le paysage .
Mais il y a bien deux metres environ entre le futur miroir de l'eau et le haut de la cascade qui se trouve vers les galets empilés et il s'agit bien de 2 metres en vertical....
FREDORABLE
Oeufs
Oeufs

Messages: 29
Inscription: Lun Juin 04, 2007 10:51 pm
Localisation: ain

Messagede jcg11 » Mar Jan 15, 2008 6:51 pm

Tu ne peux pas mettre à nouveau la photo en indiquant par des flèches ou en encadrant le miroir de l'eau qui est prévu...
les niveaux qui partent du haut de la cascade servent à quoi.. :?:

:wink:
Jean-Claude.
Forum Clic! Nature
Avatar de l’utilisateur
jcg11
Grenouille
Grenouille

Messages: 392
Inscription: Lun Fév 06, 2006 11:52 am
Localisation: Carcassonne(11)

Messagede FREDORABLE » Mar Jan 15, 2008 9:07 pm


En rouge , le miroir de l'eau
En noir , la cascade qui a plusieurs paliers pour "casser " la chute d'eau
en rose, le futur lagunage...
FREDORABLE
Oeufs
Oeufs

Messages: 29
Inscription: Lun Juin 04, 2007 10:51 pm
Localisation: ain

Messagede deleer » Mar Jan 15, 2008 10:02 pm

et il y a deux mettre de haut a cet endroit ? ( zone du carré noir )
c'est saisissant c'est effet d'optique :shock:
FRONT POUR LA LEGALISATION DU POISSON ROUGE
Avatar de l’utilisateur
deleer
Sangsue du clavier
Sangsue du clavier

Messages: 2720
Inscription: Sam Déc 30, 2006 9:32 pm
Localisation: Belgique , Brabant Wallon

Messagede Canard.wc » Mar Jan 15, 2008 10:03 pm

Ben ça confirme mon impression première... on a une fausse idée de perspectives.

Quelle est la profondeur maxi du bassin ?
Canard.wc
http://www.lamnox.fr - Déversoirs en inox - Lames d'eau pour bassin.
Avatar de l’utilisateur
Canard.wc
Administrateur
Administrateur

Messages: 4624
Inscription: Lun Jan 30, 2006 10:38 pm
Localisation: Cambrai (59)

Messagede FREDORABLE » Mer Jan 16, 2008 9:16 am

En fait cette photo a été prise il y a deux semaines , depuis j'ai fait les accotements, le lagunage de 5m3 et j'ai creusé une fosse au centre du bassin de 1m50 de profondeur et autant de côté....
FREDORABLE
Oeufs
Oeufs

Messages: 29
Inscription: Lun Juin 04, 2007 10:51 pm
Localisation: ain
